HABEGGER poulies de déviation



Poulies de déviation
Type
simple
double
triple

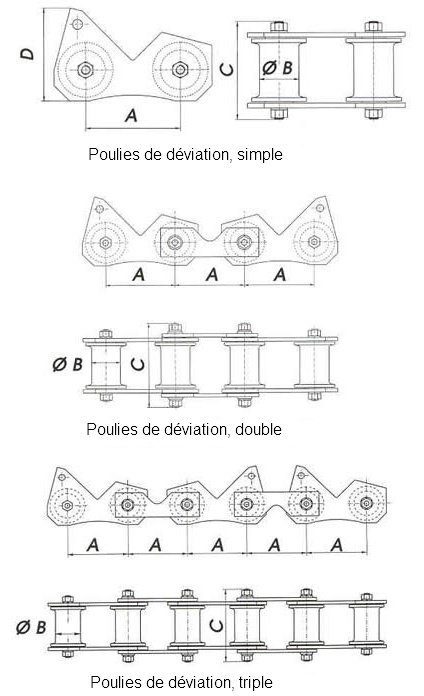

Dimensions





A
120 mm
120 mm
120 mm
B Ø
50 mm
50 mm
50 mm
C
125 mm
147 mm
147 mm
D
117 mm
117 mm
117 mm
Poids
2,0 kg
4,2 kg
6,5 kg
No. d'article
01030
01032
01033

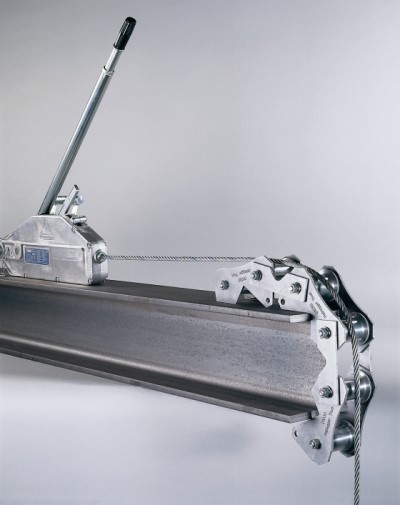

poulies de deviation


Charge admissible: une seule poulie peut supporter une contrainte de 12 kN max., deux poulies suffisent
donc pour dévier un câble de 90° à une force de traction de 16 kN.

alt

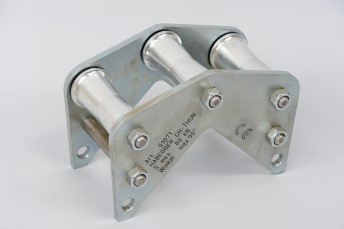

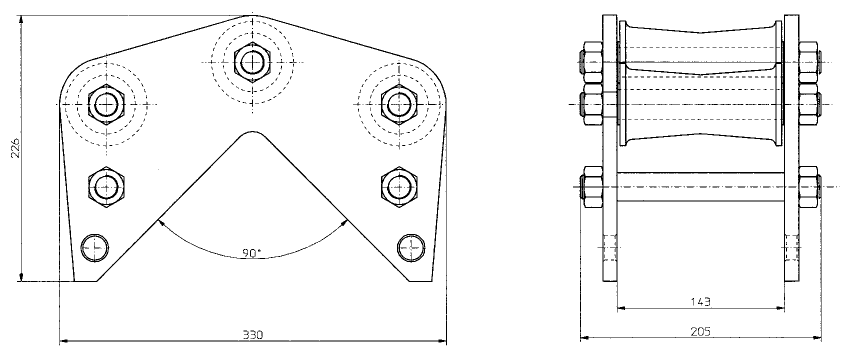

Poulies de déviation 90°
No. d'article
01071
Câble Ø
max. 16 mm
Appareil de traction par câble
max. 80 kN
Poids
15 kg
