Entraînements hydrauliques HABEGGER
|
|
|
|
Les appareils de traction par câble manuels HIT-16 et HIT-32 peuvent sans grand mal être équipés ultérieurement d'un entraînement hydraulique. La direction de marche est chargée en permutant la fixation du vérin. Le groupe hydraulique est séparé. Suivant l'entraînement hydraulique, un ou deux appareils peuvent être entraînés.
La commande des groupes hydrauliques est simple et rapide: raccorder les flexibles sur le groupe et l'appareil de traction par câble. Faire démarrer le moteur, actionner le levier sur la vanne-pilote et en avant. Le vérin à double effet est commandé automatiquement via la soupape d'inversion. Une soupape de surpression protège l'appareil de traction contre la surcharge.
|
|

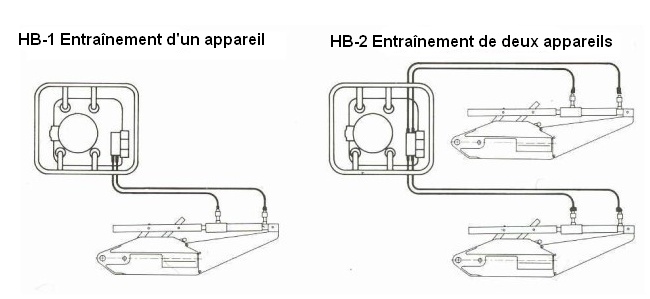

Schéma
|
| Entraînement d'un appareil |
Entraînement de deux appareils |
| |
|
Appareils de traction HIT-16/32 hydrauliques
|
| Caractéristiques techniques |
HIT-16 H |
HIT-32 H
|
| Dimensions LxHxA |
98x36x12 cm |
111x40x15 cm |
| Force nominale |
1600 kg |
3200 kg |
Vitesse
avance/soulever
arrière/abaisser |
1,2 m/min
2,0 m/min |
0,3 m/min
1,2 m/min |
| Poids sans câble |
20,7 kg |
30,9 kg |
 |
Fiche technique |
Fiche technique |
| No. d'article |
HIT-16 H |
HIT-32 H
|
| Appareil avec levier, sans câble |
00799 |
00899 |
| Support |
00857 |
00164 |
| Vérin hydraulique |
00555 |
00158 |
|
| |
| |
|
Groupe hydraulique
|
|
groupe hydraulique HE avec moteur électrique
|

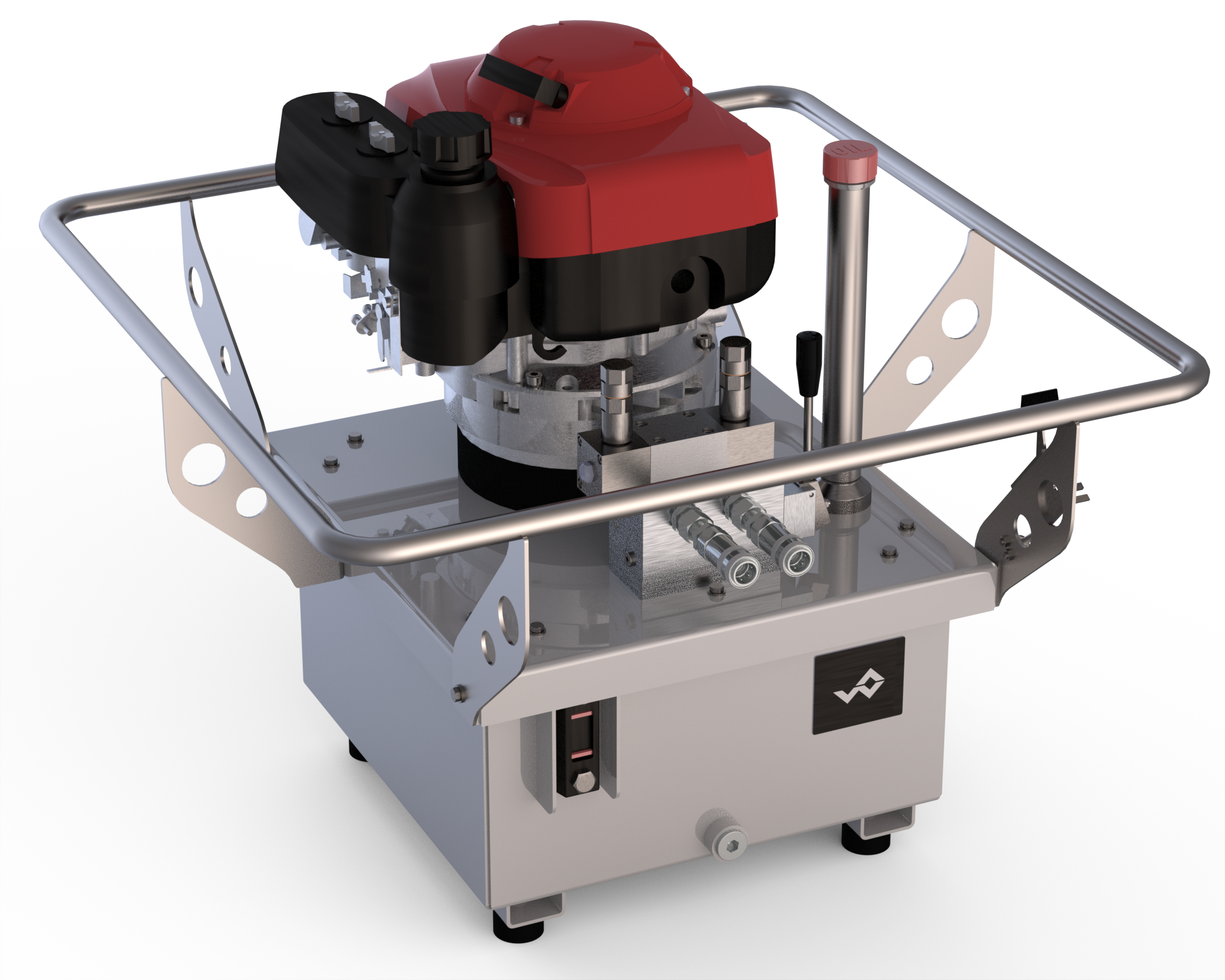

groupe hydraulique HB indépendant avec moteur à essence
|
| |
avec moteur électrique
400V / 50Hz |
avec moteur à essence à 4 temps |
| Type |
HE 1 |
HE 2 |
HB 1 |
HB 2 |
| No. d'article |
10001151 |
10001152 |
10001153 |
10001061 |
| Raccordement pour appareils |
1 |
2 |
1 |
2 |
| Débit |
9l/min |
2x 9 l/min |
9 l/min |
2x 9 l/min |
| Pression |
168 bar |
168 bar |
168 bar |
168 bar |
| Contenance du réservoir |
25 l |
25 l |
25 l |
25 l |
| Poids |
57 kg |
80 kg |
56 kg |
78.3 kg |
| Puissance |
1,5 kW |
3 kW |
2 kW |
6.6 kW |
|
| |
|
Accessoires
|
| Désignation |
No. d'article |
Dimensions |
Poids |
Flexibles hydrauliques avec débranchements rapides
- Intérieur Ø 9,5 mm
- PRession max. 280 bar |
00450 |
3 m |
2,1 kg |
| 00451 |
5 m |
3,3 kg |
| 00452 |
10 m |
6,7 kg |
Huile hydraulique
dans bidon BP Bartran HV 32
- Viscosité 3,5 °E / 50° C |
00544 |
5 l |
5 kg |
| 00546 |
10 l |
10 kg |
Bloc de commande
pour systèms hydrauliques existants
- Raccord 3/8"
- 5 - 15 l/min, 300/180 bar |
01611 |
- |
5 kg |
|
|

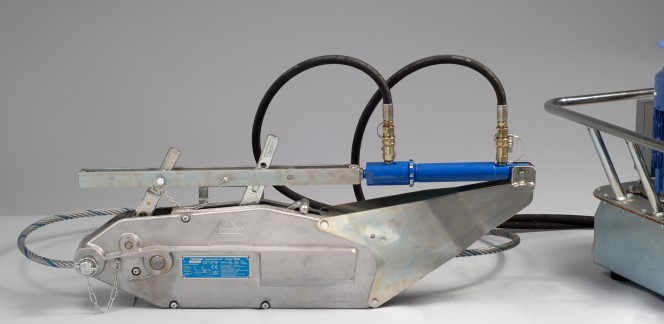

 Application avec moteur à essence
|
